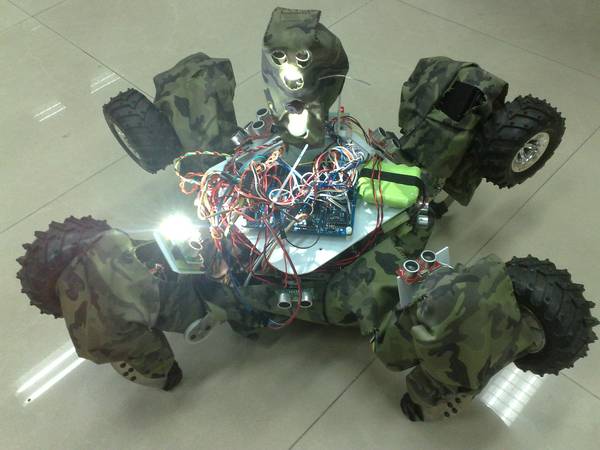

輪式/四足可變形智能偵察機器人是一款能在較復雜地形環境下行走運動的偵察機器人，它是在輪式運動的車體上增加四足行走機構，通過車體變形達到行走模式轉變的目的，該機器人將輪式行走和四足行走兩種運動形式相結合，前者適于平坦地面的輪式快速移動，后者適于較復雜地面（如廢墟）上的四足行走。同時可通過自行設計的手持遙控器對機器人移動及攝像頭云臺進行控制，將獲得的傳感器數據及視頻實時傳至手持遙控器及上位計算機平臺。

1 控制系統的方案設計與實現
1. 1 嵌入式控制系統的設計
針對偵察行動中對環境數據的采集和對機器人運動控制的雙重需求，以及對機器人跟隨式遙控和計算機監控的要求，設計了一套控制系統，包括：機器人本體控制系統，手持式遙控器，上位計算機平臺監控軟件。
機器人本體控制系統包括：負責為整機各個部分提供電能的電源系統、負責整機控制的主控制電路、負責所有傳感器數據采集的傳感器控制電路、控制舵機動作的舵機控制器、控制電機動作的電機控制器、負責同手持遙控器無線通訊的無線模塊和拍攝圖像的無線攝像頭。
手持式遙控器包括：負責遙控器控制的遙控板、負責同機器人及計算機端監控軟件通信的無線模塊、顯示無線攝像頭所拍攝頭像的顯示系統、顯示環境數據的LCD及指示燈系統和負責發出命令信息的矩陣式鍵盤。
上位計算機平臺監控軟件包括： 機器人運動姿態的顯示、遙控器所傳回數據的顯示、機器人各參數的在線設置、對機器人環境進行監控的報警系統和與手持遙控器交換信息等功能。
1.2 嵌入式控制系統
嵌入式控制系統主要分三部分：安裝于機器人體內的機器人本體控制系統、手持式遙控器和上位計算機平臺監控軟件。
機器人本體控制系統
1. 主控制電路是整個機器人本體系統的核心，負責傳感器數據的接收，轉發及分析，遙控命令的執行，直接控制機器人的運動姿態。
2. 傳感器控制電路、電機控制電路及舵機控制器的串口都與主控制電路的串口相連，通過自行設計的串口通信方向控制電路，主控制電路可以與各個控制電路分時通訊。
3. 電機控制電路和舵機控制器受主控制電路直接控制。
4. 傳感器控制電路循環掃描環境數據，將數據按照通信協議傳給主控制電路，主控制電路將數據通過無線模塊轉發給手持遙控器，同時進行數據的分析。
5. 無線攝像頭將所攝圖像直接傳至手持遙控器上的接收機。
手持式遙控器
1. 遙控器電路是整個遙控系統的核心，負責從機器人處接收數據并顯示至LCD，同時將數據分析處理后轉發至計算機端監控軟件。
2. 無線圖像接收機將接收到的圖像顯示在液晶屏上。
3. 通過矩陣鍵盤，可以對機器人運動模式進行設置或下達行動命令，也可與計算機端軟件進行通信。
上位計算機平臺監控軟件
1. 機器人姿態顯示窗口，顯示機器人當前的運動狀態，是以輪式運動，還是以四足行走。
2. 傳感器數據顯示窗口，顯示各個傳感器當前數據。
3. 報警系統，可對機器人各個方面進行監控，及時發出警報?？蓪︻A(yù)警值進行設置。
4. 通信窗口，可與手持遙控器進行信息交換。
2 機器人本體說明
2. 1 運動機構的創新性說明
本課題研究的輪式/四足可變形復合式移動機器人從結構上講是一種新的設計結構概念和創新,它可以更好的把兩種單一運動方式的移動機器人的優點相結合, 達到更佳的工作效率和實用價值。
首先,引用中心對稱結構設計：變?yōu)樗淖闶叫螒B(tài)時，機器人轉向任何方向后不影響運動方式, 依然可以前后左右進行相同運動；變?yōu)檩喪叫螒B(tài)時，前后對稱。
其次, 各個關節相互獨立，可單獨控制。
第三, 利用增加的自由度，可實現更好的姿態控制。例如，輪式形態時，配合變形結構可實現改變重心高度，傾斜機身，左、右轉彎；四足形態時可實現高重心行走和低重心行走。
第四，利用機器人可轉動的支撐底盤，可實現攝像頭的左右轉動及機器人的原地轉身。
復合式移動機器人在秉承了多種移動機器人的優點的同時, 充分考慮到運動環境的影響, 對于不同的運動環境采用不同的運動方式, 以不同的運動方式各自的優勢來應對環境?？梢愿鶕?jù)周圍環境的變化隨時調整運動姿態,達到提高的運動效率的目的。例如同樣是輪式運動，但可以調整機器人重心的高低和左右偏移。如在寬闊平坦的路上以輪式運動方式, 在狹縫中可以采用低重心的輪式運動，當路面不平整時可以改為四足行走。
也可根據偵查任務需要調整機器人的高低，進而調整機身上攝像頭的視線范圍。例如，廢墟中有人困于一塊墻體下，機器人可身體放低，就可用攝像頭觀察廢墟中的情況。
2.2 運動模式說明
整機自由度為17。
不同于一般四足機器人的單腿3自由度，本機器人單腿自由度為4，精確調整舵機動作可更好地控制機器人姿態，可原地轉向。
機器人底部支撐底盤自由度為1。
四足式運動方式主要用于不適合輪式移動的崎嶇路面。本機器人四足式運動采用靜態步行方式：即在任一時刻至少有3 條腿與地面接觸，用于支撐機器人本體，且保證機器人重心落在三足支撐點構成的三角形區域內。
位于機器人中心有一個支撐底盤，自由度為1，可以接觸地面支撐整個機器人的重量，使得四條機械腿可以離開地面，進而控制整個機器人的原地轉向。

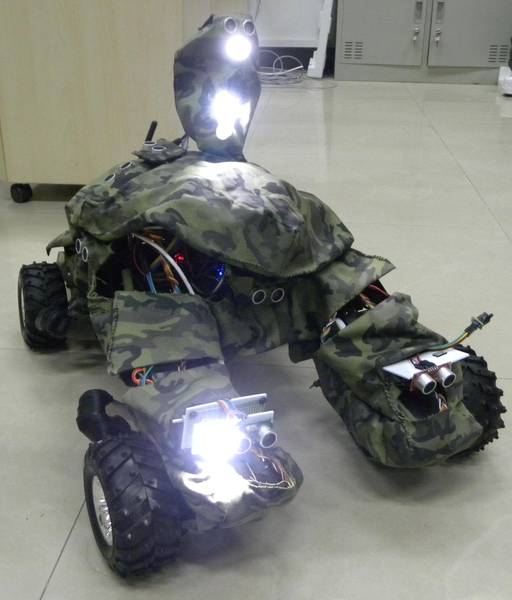

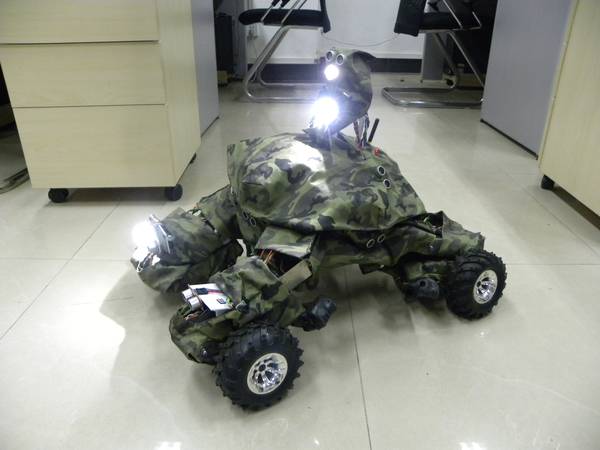

輪式運動方式應用于較平坦地面的快速移動。通常采用上圖所示姿態的四輪驅動方式運行：將腳掌轉向機身外側，膝關節收緊，旋轉二號臀關節使膝關節驅動輪接觸地面，并支撐起來（如下圖），可用輪式在平面內自由運動。輪式運動通過控制驅動輪轉速來實現機體的速度控制；一號臀關節及二號臀關節可以調整驅動輪之間相對位置，進而控制行駛的位置和方向。同時利用PWM調速，可實現簡單的差速驅動。
2. 3 機器人結構部件說明
不銹鋼部件
機器人結構零件用型號304不銹鋼激光切割后，用彎折機彎折而成。（附有部分結構零件工程圖紙及部分機器人分解圖）
舵機
本機器人采用的舵機產品型號為TOWERPRO MG995及9805MG，金屬齒輪，采用6伏電壓供電，力矩分別為13kg.cm和25kg.cm。
MG995安裝于一號臀關節、腳掌關節及支撐底盤。
9805MG安裝于二號臀關節及膝關節。
直流電機
本作品采用的直流電機調速性能好，起動力矩大，采用降電壓起動。即由單獨的可調壓直流電源對電機電樞供電，結合PWM、既可使電機平滑起動，又能實現調速。
2. 4 嵌入式控制系統
系統整體功能說明
如下圖為本系統的原理組成框圖，主要由主控制電路、串口方向選擇電路、傳感器控制電路、超聲波模塊控制電路、電源電路、電機控制電路、以及輔助電路組成。其中主控制電路、傳感器控制電路和電機控制電路主要由MCU及時序電路組成，負責相應電路的時序控制、通信控制和數據處理；而串口方向選擇電路、超聲波模塊控制電路主要由組合邏輯電路組成，為系統提供高速的通信線路配置服務。電源電路則包含整個系統的電源供電接口，以及無線數傳模塊的3.3V供電電源。輔助電路則為系統提供一些輔助性服務，比如復位、指示燈等。
（附有整體系統PCB圖）
串口通信方向選擇電路
本系統使用多個單片機進行協作的，各MCU各司其責，需要相互通信。一般情況下單片機系統的通信可以使用傳統單片機多機通信協議來實現的，但是本系統涉及到要與舵機控制器進行通信的問題。舵機控制器負責控制機器人執行動作，也通過串口與控制系統進行通信。單片機通過串口向舵機控制器發送動作指令，舵機就會執行相應的動作。如果還是使用傳統的多機通信協議，由于舵機控制器無法識別協議，將會導致舵機執行錯誤的動作。
因此有必要設計一個串口通信方向選擇電路，由主控MCU來進行通信方向選擇，保證系統不發生錯誤動作，而且設計增加一個這樣的電路有利于波特率不同的子系統之間進行通信。
（1）RXD選擇電路
RXD是單片機串口的數據接收端，這里特指主控制MCU的串口接收端。由于其通信方向是固定的，因此可以使用數據選擇器實現電路功能。本電路使用四選一數據選擇器74HC153實現數據選擇功能。被選擇的數據為子系統MCU的串口數據發送端TXDn。當子系統要求發生通信時，先申請，再由主控制MCU建立連接后便可進行通信。
（2）TXD分配電路
TXD是單片機串口的數據發送端，這里特指主控制MCU的串口數據發送端。由于其數據傳輸方向是固定的，因此可以使用數據分配器實現其功能。本系統是使用2-4數據分配器/譯碼器74HC139實現數據分配功能。其數據輸入端為使能端E，當E為高電平時，芯片的輸出端為高電平，當E變?yōu)榈碗娖綍r，被選中的輸出端變?yōu)榈碗娖剑瑥亩鴮崿F(xiàn)數據分配功能。被分配的數據的目的端口就是子系統MCU的串口數據接收端RXDn。當子系統要求發生通信時，先申請，再由主控制MCU建立連接后便可進行通信。
主控制電路
主控制電路是機器人本體控制系統的核心，主要負責舵機控制、命令下達、數據處理、全局控制、通信控制等，是整個系統的控制中心。負責接收傳感器傳回數據及接受遙控器的命令，可對舵機控制器、電機控制器直接下達命令。（后附有主控制電路部分核心代碼）
通信部分
主控要和數據采集模塊，舵機控制器，無線數傳模塊進行通信，其過程為不斷從數據采集模塊獲得環境采集數據，進行相應的判斷，針對分析結果發送相應的控制命令，同時控制無線數傳模塊把相關信息發給遙控器和計算機端軟件。
數據分析部分
這一部分主要體現在程序設計上，通過分析障礙物和機器人的距離判斷是否遇到了臺階等的障礙物，另一方面對溫度數據進行比較判斷是否進入了異常的環境。
傳感器控制電路
傳感器控制電路是機器人的感知系統，是直接對傳感器進行操作并獲取相關數據的電路。電路由STC89C58組成控制元件，負責時序控制、數據獲取、與其他電路交換信息，并負責部分數據處理任務。與MCU直接相連的芯片為ADC0809，它是光線傳感電路的核心元件，負責光強數據的采集。它也控制著超聲波選擇電路（第27頁有詳細說明）。
電機控制電路
電機控制電路負責驅動電機的速度控制及數據通信。其作用為產生PWM信號控制電機控制器，進而控制電機的轉速。該電路的核心元件為STC14C5410，該芯片具有四路PWM輸出可以對機器人的四個驅動輪進行差速控制。其內置的AD轉換模塊也可應用到相關電路中，方便拓展更多功能，例如對驅動輪進行測速等。
其他電路
包括電源接口、無線數傳模塊穩壓電源電路及接口電路、濾波電容、蜂鳴器控制電路、指示燈電路、復位電路等。這些電路能對系統電路的工作提供必要的輔助。
舵機控制器
此舵機控制器是整個機器人動作控制的核心部件，是本機器人實現對復雜地形適應能力的基礎。
本機器人利用了舵機控制器的17路輸出來控制機器人各個關節。
數模轉換模塊
本機器人利用此模塊實現了對5個光敏電阻的數據轉換。
ADC0809 是帶有8位A/D 轉換器、8 路多路開關以及微處理機兼容的控制邏輯的CMOS 組件。它是逐次逼近式A/D 轉換器，可以和單片機直接接口。
在轉換期間，ST 應保持低電平。EOC 為轉換結束信號。當EOC 為高電平時，表明轉換結束；否則，表明正在進行A/D 轉換。OE 為輸出允許信號，用于控制三條輸出鎖存器向單片機輸出轉換得到的數據。OE＝1，輸出轉換得到的數據；OE＝0，輸出數據線呈高阻狀態。D7－D0 為數字量輸出線。CLK 為時鐘輸入信號線。因ADC0809 的內部沒有時鐘電路，所需時鐘信號必須由外界提供，通常使用頻率為500KHZ，VREF（＋），VREF（－）為參考電壓輸入。
光強傳感器
本機器人使用光敏電阻檢測環境中的光強，通過ADC0809轉換為數字信號進行相關的處理和控制，其中光敏電阻和AD的連接電路如下圖所示。
器件簡介：光敏電阻是根據半導體的光電導效應制成的。它所用的材料主要有：硒、硫化鎘、硫化鋁、硫化鉍、硒化鎘、硒化鋅、砷化鎵、硅等。其中對可見光敏感的硫化鎘光敏電阻是最有代表性的一種。光敏電阻在使用時，可以加直流偏壓，也可以加交流偏壓，它的電流隨電壓呈線性變化。光敏電阻在無光照時，其暗阻值一般大于1500 kΩ ，在有光照時，其亮阻值為幾千歐，兩者相差大。
溫度傳感器 DS18B20
本機器人采用一共5個溫度傳感器進行對機器人自身溫度和環境溫度的測量。
簡介：此處使用度傳感器是DS18B20數字溫度計，它是DALLAS公司生產的1－Wire，即單總線器件，具有線路簡單，體積小的特點。因此用它來組成一個測溫系統，具有線路簡單，在一根通信線，可以連接多個數字溫度計，十分方便。
本機器人利用了DS18B20產品的如下特點：
（1）用一個端口即可實現通信。
（2）每個DS18B20中都有獨一無二的序列號。
（3）實際應用中不需要外圍電路即可實現測溫。
超聲波測距系統
超聲波模塊
采用壓電脈沖反射式超聲波收發器。
超聲波模塊控制電路
一個超聲波模塊要占用兩位IO口，而本系統所使用的超聲波模塊的數量達到16個，因為超聲波模塊無使能端，無法復用端口，若模塊直接與單片機相連，將會占用單片機32位I/O口，且這些I/O將無法和其他部件共用。為了節約端口資源，提高MCU資源的利用率，必須設計添加超聲波模塊控制電路。
（1）TX端口分配電路
TX是單片機向超聲波模塊發送信號的端口，其數據方向是固定的，因此可以使用數據分配器來實現電路功能。TX端口分配電路的原理圖如圖1的下半部分所示。其核心元件是3-8譯碼器74HC138，由兩片74HC138組成4-16數據分配器。
由于74HC138的輸出端口在沒有選通的情況下是輸出高電平的，這樣會造成超聲波模塊誤觸發，不斷地發送超聲波干擾正在工作的模塊，因此要在74HC138的輸出端接上非門。74HC138的輸入數據是從使能端OE1輸入的，這是為了保證數據相位的正確，當OE1為高電平時，芯片上被選擇的輸出端變?yōu)榈碗娖?，對?yīng)的非門就會輸出高電平；當OE1為低電平時，芯片的輸出端變?yōu)楦唠娖?，對?yīng)非門變?yōu)榈碗娖?，這就實現了數據分配功能。非門U1A輸入端為地址端的最高位A4，通過這個非門對兩個芯片的使能端OE2A和OE2B的控制，就可以把兩片3-8數據分配器組合成4-16數據分配器。
（2）RX端口選擇電路
RX是超聲波向單片機發送數據的端口，其數據傳輸方向是固定的，因此可以用數據選擇器來實現電路功能。RX端口選擇電路的原理圖如圖1的上半部分所示。其核心元件是8選1數據選擇器74HC151，由兩片74HC151組成16選1數據選擇器。
非門U1A輸入端為地址端的最高位A4，通過這個非門對兩個芯片的使能端STB的控制，就可以把兩片8選1數據選擇器組合成16選1數據選擇器。為了避免邏輯錯誤，兩片8選1數據選擇器的輸出端需使用或門來進行端口合并。
軟件控制系統
硬件系統必須配上適當?shù)目刂栖浖到y(tǒng)才能正常工作。對本功能電路進行控制的程序使用C語言編寫，統一放在頭文件中，其接口函數為：
unsigned char readdis(unsigned char n)；
這個函數的返回值就是以厘米為單位的整數距離值，這個值的最大值為255cm，已經能滿足系統的需要。入口參數n為指定超聲波模塊的序號，函數將會根據序號給出硬件地址并進行距離測量。該超聲波控制程序具有防卡死功能，當測量距離超出范圍或沒有返射信號時，函數可以自動結束等待并返回最大值255cm。
無線數傳模塊
NRF24L01P+PA+LNA無線數傳模塊工作于免許可證的2.4G ISM頻段,可以點對點或組成星型網絡,此模塊的核心為挪威NORDIC公司的最新的高性能無線數傳芯片NRF24L01+,外圍輔助以大功率PA和LNA芯片,射頻開關,帶通濾波器.
本作品使用的51內核的STC89C58單片機不具備SPI硬件接口，所以用了一組I/O口實現了模擬SPI協議。
無線攝像頭
攝像頭安裝位置為機器人底部的支撐底盤（云臺）上，可上下調整或隨底盤左右旋轉，具備更好的視野。
本機器人使用彩色 CMOS無線攝像頭，可同時承載音頻信號，在救災中達到更好的效果。
2.5 手持式遙控器模塊說明

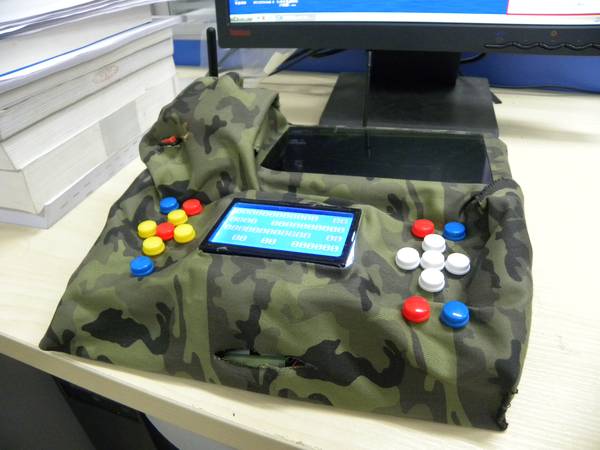

手持式遙控器整體功能
本遙控器是連接機器人本體系統與計算機監控軟件的中間節點，起到了信息轉發的作用。其主要功能是顯示機器人所攝實時圖像，顯示機器人周邊環境數據，以及遙控機器人的各種動作。
遙控器接收機器人發出的環境數據后，進行分析并判斷機器人目前所處的環境以及是否有特殊事件，比如前進途中有溝壑障礙或環境溫度過高等，然后將環境數據及分析結果同時顯示在液晶屏上，供操作者參考，操作者可以按下不同的按鍵發送具體指令，完成相應的動作。
7寸彩色液晶屏
與無線攝像頭的手動諧調接收器相連，顯示機器人所攝圖像。（后附實物圖及主要參數）
矩陣鍵盤
鍵盤的功能是供操作者發送指令或設計機器人運動模式，如前進，后退，變形等。
分為兩部分：1)機器人模式設置鍵, 可對機器人運動模式進行設置；2)機器人運動控制鍵,可對機器人前進后退等運動進行控制。
藍牙模塊
藍牙模塊是手持遙控器和計算機的連接紐帶，通過藍牙將采集的數據等發送到計算機端監控軟件，計算機端監控軟件可以發送簡單的文字信息到手持遙控器
液晶顯示模塊
其主要工作是顯示環境數據和與計算機端監控軟件交換的信息。
2.4上位計算機平臺監控軟件說明
監控軟件是救災指揮中心所使用的，其可以對機器人進行簡單的監測，有報警功能，可同手持遙控器進行通訊。是對手持遙控器的補充。

第十二屆“挑戰杯”作品 三等獎
2010年在學校某科技競賽中獲得?！疤氐泉劇薄?br />2011年第八屆“挑戰杯”陜西省大學生課外學術科技作品競賽獲得“特等獎”。
