根據創新的電場反應器和電場控制反應選擇性的概念，研究設計并制作實驗用電場反應裝置；實驗研究電場極化在親電化學反應中的應用，在不同電場強度作用下，以硝化甲苯反應為親電取代反應模型，以硝硫混酸硝化甲苯，得到硝化產物硝基甲苯，探索電場對親電反應的定位選擇性影響，確定電場催化的效果，確認了電場可以控制反應定位選擇性，進而可以應用于其他選擇性反應。開拓有機合成的新方法，進而形成全新的電場催化研究領域。

我們提出電場反應器和電場控制反應選擇性的新概念，其工作原理是：a.電場極化反應介質，在外加電場作用下，可使反應介質（媒介質）分子產生極化或極性增強，并使分子或離子趨于有序排列，該反應介質可以是任何在反應溫度下為液態的物質，但最好是離子或極性分子，該極化媒介質將對化學反應或化學過程產生明顯的作用和影響。b.電場控制選擇定位反應，一方面包括電場對反應介質的作用，即產生極化媒介質或增強媒介質極化，另一方面對于特定的反應，如反應的原料、過渡態或絡合物結構有極性結構的反應，在電場極化媒介質和電場作用下，分子中的電子分布將改變、將趨向于產生極性最強的分子、過渡態或絡合物定位結構，使反應具有顯著的定位選擇性。
本研究與電化學合成的不同點在于，電化學合成是通過電極與反應物發生電子的得失轉移，電路與反應液連接形成電流回路，有能量消耗；而本研究所用電極僅用于產生電場，不發生電子的轉移，也沒形成電流回路。因此，基本沒有能量消耗。
本項目選擇的硝化甲苯反應，是因為工業上有提高對硝基甲苯得率的實際需求，同時該反應又是典型的親電取代反應。采用密度泛函B3LYL/6-31G*方法優化的甲苯分子結構，其偶極矩顯示為極性分子，勢能面顯示苯環中心區域顯負電性。因此，外加電場將顯著影響硝化反應的進程和選擇性。
電場反應器或電容反應器的研究與設計，首先設計實驗用反應器，根據反應器的構造，設計并制作電極反應器。進而應用于釜式、管式或其他反應器，在反應器外壁和內壁放置電極，反應器本身也可作為電極。在外電場作用下，使反應器中的反應介質（媒介質）分子產生極化或增強極化，并使分子或離子趨于有序排列，該反應介質可以是任何在反應溫度下為液態的物質，但最好是離子或極性分子，該極化媒介質將對化學反應或化學過程產生明顯的作用和影響。將產生電場反應器或電容反應器實用新型或發明系列專利。
電場控制選擇定位硝化一取代甲苯的方法，在一定強度的電場作用下，在極性反應介質中，以硝酰陽離子硝化一取代甲苯，得到硝化產物主要為對位。同時研究電場對反應速率的影響。將產生電場控制選擇定位硝化甲苯的新方法發明專利。
電場控制選擇定位連續硝化的方法，通過應用上述發明，采用電場控制反應，改進企業現用連續硝化工藝，使對位硝化產物的含量提高。將產生電場控制選擇定位連續硝化甲苯的新方法發明專利。

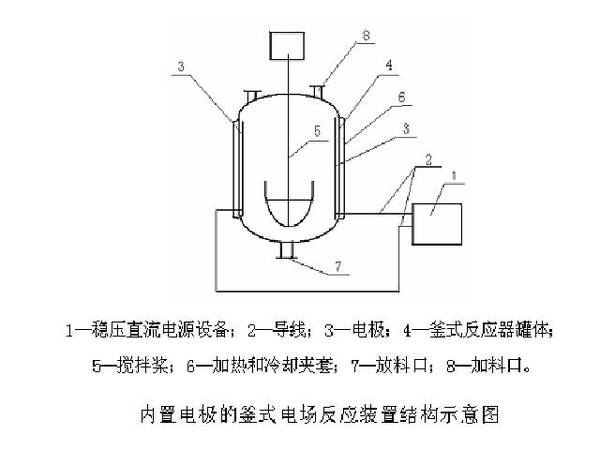

本研究設計了一種電場反應裝置實用新型專利，見附件1和2，其目的是提供一種可用于電場條件下進行化學反應裝置。實現該實用新型目的的技術方案是該電場反應裝置，包括常規反應器，在常規反應器的裝載物料反應區域側面設有產生電場的電極，電極與裝載物料反應區域有絕緣材料隔離層，電極連接穩壓直流電源。
常規反應器包括釜式反應器、管式反應器、塔式反應器、固定床式反應器或微反應器。產生電場的電極設置在常規反應器的內側、外側或中間部位，電極的尺寸是在反應時間內應使至少50%的反應物料置于正負電極產生的電場中，對于間歇式反應，電極的大小應使至少50%的反應物料體積置于正負電極相對所產生的電場中。對于連續式反應，電極的大小應使發生最開始的至少50%的時間內，反應物料應置于正負電極相對所產生的電場中。產生電場的電極是單電極或由多塊極板組合的電極。產生電場的電極是平板電極、曲面電極、網狀或棒狀電極。根據反應器的形狀，使電極與反應器緊密配合，尤其當電極置于反應器內側與物料直接接觸。
反應器的器壁可以作為產生電場的電極。對于釜式反應器，桶壁或上下部分均可作為電極；對于管式、塔式或固定床反應器，反應器的管壁可以作為電極；對微反應器，隔板可以作為電極。
反應器的攪拌器可以作為產生電場的電極。電極材料為鋼、鐵、鉛、鈦、銅、鋁金屬，主要根據材料的價格和絕緣層的加工難易程度考慮。絕緣材料為熱固性/熱塑性塑料、高聚物薄膜、陶瓷、玻璃或漆、樹脂和膠類涂層。電極與裝載物料反應區域間的絕緣材料隔離層應確保在反應過程中不被電流擊穿，電極的安裝應保證設備操作安全。如果與反應物料接觸，還要考慮耐物料腐蝕性。電極連接穩壓直流電源。根據反應器的大小和不同類型的反應，設置不同的電壓。
本實用新型的技術方案的特點是該電場反應器的結構簡單，易于制造，可為液、氣相化學反應提供電場環境，可作為化學反應的設備?？蓪嵤┰陔妶鱿逻M行化學反應，實現電場催化化學反應，對于特定的反應，如反應的原料、過渡態或絡合物結構有極性結構的反應，在電場極化反應介質和電場作用下，分子中的電子分布將改變、將趨向于產生極性最強的分子、過渡態或絡合物定位結構，達到改變化學反應的進程，可顯著提高化學反應的選擇性的效果。主要用于親電和親核反應。本實用新型的電場反應器與電化學合成用的電解槽的不同點在于，基本沒有能量消耗。

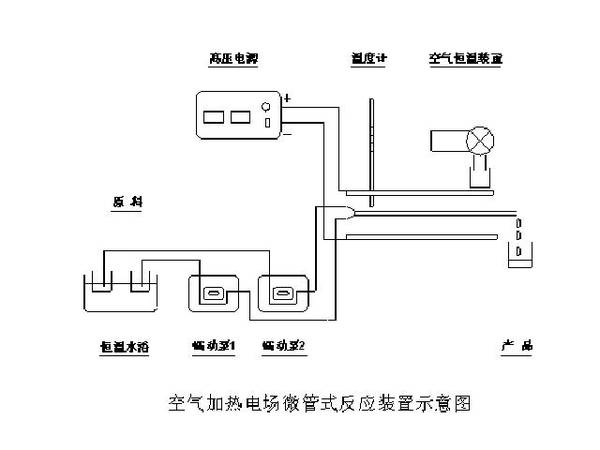

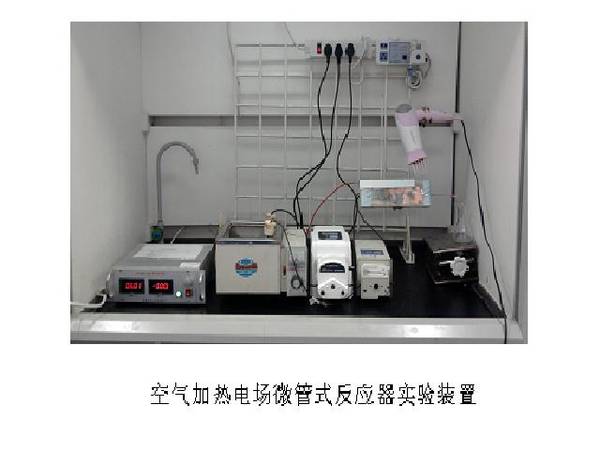

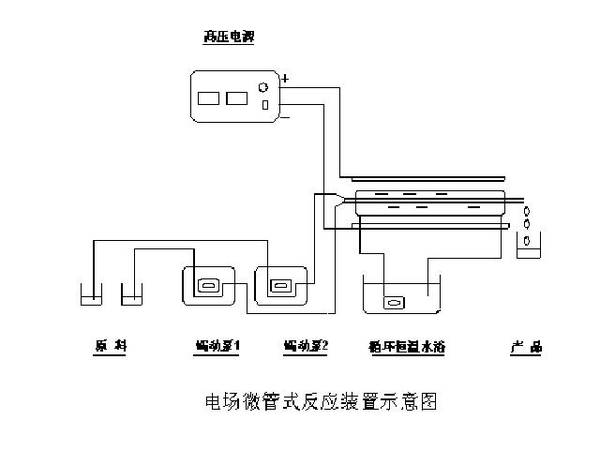

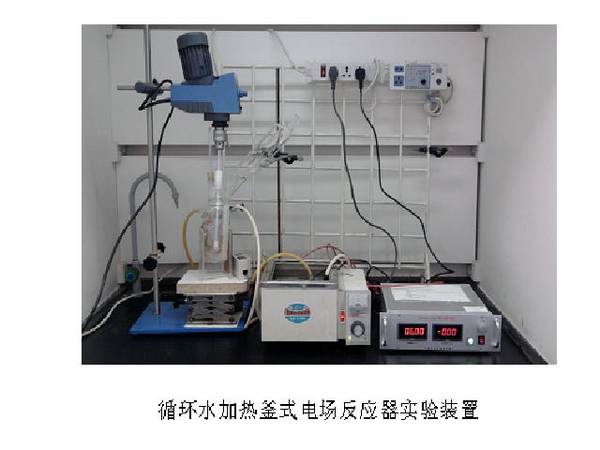

設計并制作了循環水浴加熱和熱空氣加熱釜式電場反應器，設計并制作了循環水浴和熱空氣加熱微管式電場反應器，上述裝置均可用于實驗研究電場對化學反應影響的研究。其中熱空氣加熱微管式電場反應器在應用于硝硫混酸硝化甲苯時取得了較顯著的提高對位選擇性的結果。該電場微管式反應裝置包括進料系統，是由儲料槽，輸料管和蠕動泵組成，輸料管為聚四氟乙烯軟管，物料混合裝置為聚四氟乙烯三通，微管式反應管道為內徑為0.5-1mm，長25cm的玻璃管，玻璃管置于循環恒溫加熱水管中，在電場中為15cm，在物料混合裝置和微管式反應管道兩側設有產生電場系統的電極為銅板制極，極板外側有高分子絕緣材料有機玻璃殼體保護，極板間距為3.0cm，電極連接高壓直流電源，最高電壓達到30kV。因?qū)嶒灲?jīng)費限制，實驗空氣恒溫加熱裝置以安裝電場的固定框架作為加熱恒溫室，采用電熱風機作為熱源，實現恒溫控制，裝置比較簡陋，存在問題是控溫精度不高。在測試電場的實驗中當高壓直流電源電壓達到14kV時，因絕緣條件欠佳，電源線連接處會出現放電現象，可見電火花。因?qū)嶒炑b置為直徑僅為1mm的微管，加電場后即使放電也安全，因此提高實驗研究中最高電壓為12kV。另外實驗中甲苯容器加蓋，并在通風良好的通風櫥中進行實驗，保證了實驗的安全性。
具體實驗步驟如下：
a. 配混酸硝化劑 12.7 mL水加入100 mL燒杯中，緩緩地依次加入33.6mL濃硫酸和4.6mL硝酸，配成混酸硝化劑；
b. 電場下硝化反應
水浴加熱時：反應管置于循環恒溫水浴裝置中，水浴溫度控制在55℃。開啟高壓直流電源，調節至預定電壓，使反應器施加電場后，啟動兩臺蠕動泵，調節甲苯和混酸硝化劑的進料速度分別為0.0125和 0.0600 mL/min，甲苯和混酸硝化劑分別經三通混合，進入微管反應器，流出物為含有產品的反應液。
空氣加熱時：去掉反應管外面的水浴管，改用空氣加熱裝置，反應物置于55℃的恒溫水浴中，在反應管外加裝空氣恒溫裝置，可保持溫度在53—55℃。開啟高壓直流電源，調節至預定電壓，使反應器施加電場后，后，啟動兩臺蠕動泵，調節甲苯和混酸硝化劑的進料速度分別為0.0125和 0.0600 mL/min，甲苯和混酸硝化劑分別經三通混合，進入微管反應器，流出物為含有產品的反應液。反應進行中應注意控溫，使體系維持在指定溫度。
未加電場時具體步驟同上，只是未開啟高壓直流電源，未對反應器施加電場。
c. 后處理 將有產品的反應液倒入分液漏斗，分去下面的酸層，上層有機相用水洗約3次，水相pH值約為7，得淡黃色油狀產品。
d. 產物分析 采用高效液相色譜分析鄰、間、對位硝基甲苯的相對含量。
高效液相色譜分析方法條件：
色譜流動相為V（甲醇）：V（水）=70：30、檢測波長278nm、室溫、色譜柱COSMOSIL 5C18-AR-Ⅱ(6.0 nm×250 nm)、流動相流速0.5 mL/min。
通過實驗確認了電場可以影響硝硫混酸硝化甲苯的選擇性，而且是增加了對位選擇性。在電場強度為4000kV/m條件下，硝硫混酸硝化甲苯比無電場時對/鄰位增加了6.3%，比釜式的增加了8.9%。根據上述研究結果已申報了微管電場反應器裝置實用新型專利和微管電場反應器裝置及其在硝化反應中應用的發明專利，見附件3和4。
本項目的創新點在于實現了概念創新，驗證了提出的電場反應器和電場控制反應選擇性的概念，確認了電場可以控制反應定位選擇性；實現了應用創新，電場極化在硝化甲苯的化學反應應用，產生電場催化控制定位選擇性，提高了對位硝化產物達到8.9%；實現了設備創新，設計并制作出微管電場反應器裝置；實現了方法創新，發明了電場控制選擇定位連續硝化的方法。區別與普通電化學合成方法，本研究所用電極僅用于產生電場，不發生電子的轉移，也沒形成電流回路。因此，基本沒有能量消耗，達到低能耗的特點。并開拓了有機合成的新方法，進而形成了全新的電場催化研究領域。

第十二屆“挑戰杯”省賽作品 省賽三等獎
2010年六月北京理工大學“十佳優秀大學生創新項目”
