頭盔顯示器作為虛擬現實系統中重要的顯示設備，具有非常廣泛的應用價值。本作品基于菲涅爾原理，采用透射與反射相結合的方式，構建了一種新型立體顯示系統，并用于頭盔顯示器中。本作品突出“大視場”、“高分辨率”、“普及化”等特點，單目視場角達到36.8°(V)×47.9°(H)，分辨率為800×600，達到了同類產品的世界先進水平，同時將成本由數萬元降低至兩千元左右。

一、選題背景與目的
頭盔顯示器（HMD）是虛擬現實應用中用于顯示和觀察虛擬環境的專用設備，可單獨與主機相連以接收和顯示來自主機的雙通道立體圖像，從而引導用戶產生一種身在三維虛擬環境中的感覺。
頭盔顯示器在虛擬技術應用系統中的地位非常重要，是虛擬現實系統必不可少的顯示和交互裝備。
當前頭盔顯示器從性能上主要分兩種層次：專用級頭盔顯示器和民用級頭盔顯示器。專用級頭盔顯示器具有較大的視場角（一般在水平45°以上）和較高的分辨率（一般在800*600以上），同時集成有高精度的位姿跟蹤裝置，能夠?qū)崿F(xiàn)良好的三維顯示效果，其性能遠遠高于民用級頭盔顯示器。民用級頭盔顯示器分辨率和視場角等參數都遠遠低于專業級頭盔顯示器，但是體積小，結構簡單，成本較低，使用也較為方便。
隨著虛擬現實技術被用于越來越廣泛的領域，人們對于專業級頭盔顯示器的需求也在與日俱增，當前急需一種能夠被大量生產的普及型頭盔顯示器。這種頭盔顯示器不但需要具有較大的視場角，較高的分辨率還需要具有結構簡單、操作便捷、造價低廉等特性，以便其在具有廣泛需求的領域中得到應用。
就目前國內相關技術以及已知國外的現有相關設備的發展水平而言，頭盔顯示器存在的主要問題如下：
1) 專業級頭盔顯示器的成像元件生產規模小、成本高。
對于專業級頭盔顯示器，其使用的高分辨率微型液晶顯示元件本身成本很高，而且產量較小，使得頭盔整體的成本也無法降低。諸如型號為NVISor SX60、NVISor ST50、Cybermind Visette45、VR1280、5DT HMD的產品，成本從四萬到十幾萬不等，而分辨率1280*1024的頭盔顯示器成本更是達到數十萬，這在很大程度上限制了頭盔顯示器的廣泛應用。
2) 專業級頭盔顯示器的目視光學系統設計、制作難度高，國內加工困難。
由于專業級頭盔顯示器所使用的光學元件結構精細復雜，往往使用具有復雜面型的自由曲面結構，加工和裝配難度高，國內尚不具備足夠的加工和裝配能力。所以專業級頭盔顯示器長期為國外所壟斷，民族工業受到限制。
3) 民用級頭盔顯示器視場角小、沉浸感差。
對于民用級頭盔顯示器，國內具有完備的加工能力，但是性能的不足使其無法滿足大眾對于高品質畫面的需求。而且由于民用級頭盔顯示器視場角較小，缺乏沉浸感，其應用領域也受到很大的限制。
針對上述問題，本作品以高性能、普及型、低成本為出發點，綜合國內外相關技術的發展情況，通過對當前市場上的各種頭盔顯示器進行了研究。在菲涅爾原理的基礎上，本作品實現了一種新穎的偏振濾光與透射反射相結合的立體顯示系統設計，并配以結構精簡的目視光學系統，設計制作了一套可以推廣應用的大視場普及型頭盔顯示器。該頭盔顯示器分辨率達到了800*600，視場角36.8°(V)×47.9°(H)，質量?jī)H1080g，成本僅僅相當于同類產品的10%左右，達到了同類產品的世界先進水平。而且由于結構設計較為簡單，所使用的全部零件都可在國內進行加工，突破了國外對于微型液晶顯示元件的限制，使得本作品所設計的頭盔顯示器具有巨大的市場推廣潛力。

二、基本思路

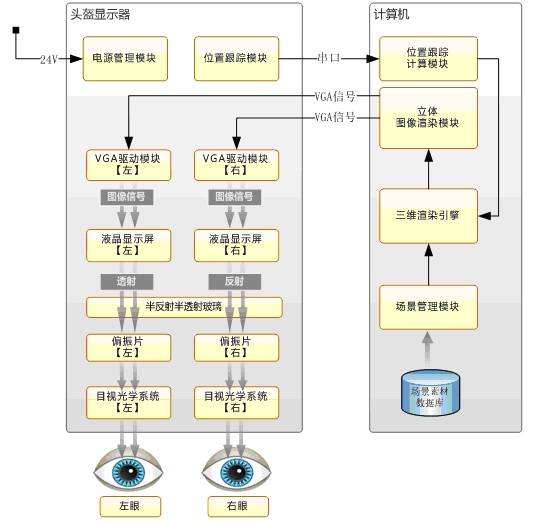

本作品主要針對高性能、低成本的普及型頭盔顯示器展開研究，研究的目的是實現具有極高市場推廣價值的產品級頭盔顯示器，并配合相應的軟件，實現一個完整的虛擬現實應用系統，研究的具體內容包括：
1) 基于菲涅爾原理的雙屏幕立體顯示系統研究
為了保證較高的性能和維持相對合理的成本，本作品采用2個3.5英寸、分辨率為800*600的液晶顯示屏作為顯示單元。由于顯示單元本身尺寸較大，如果直接采用傳統的雙目相互獨立的光學系統，會導致空間干涉而無法進行安裝。本作品針對這一問題，提出了一種基于半透半反玻璃的折反射融合光路，使得兩個光學系統能夠共享同一物理空間。但是由于本作品中設計的目視光學系統具有很大的視場角，用戶的一只眼睛有可能同時看到兩個顯示單元的圖像，為了消除這種光學干擾，本系統基于菲涅爾原理，通過使用偏振元件對上述光學干擾進行了消除。

2) 用于頭盔顯示器的最簡目視光學系統研究
為了減輕整體重量，減小安裝復雜度，本作品研究了針對上述立體顯示系統的最簡目視光學系統，通過對幾種方案的仿真模擬，本作品最終選擇了雙曲面透鏡組成的目視光學系統，并進一步對該系統光學傳遞函數和像差等參數進行了深入分析。

3) 基于慣性傳感器的頭部位姿跟蹤模塊開發
為了滿足虛擬現實系統對交互操作的要求，本作品設計的頭盔顯示器內還集成有一個位姿跟蹤模塊。該模塊采用STM32微處理器，實現了三自由度慣性跟蹤系統，并最終完成了與軟件環境的集成。

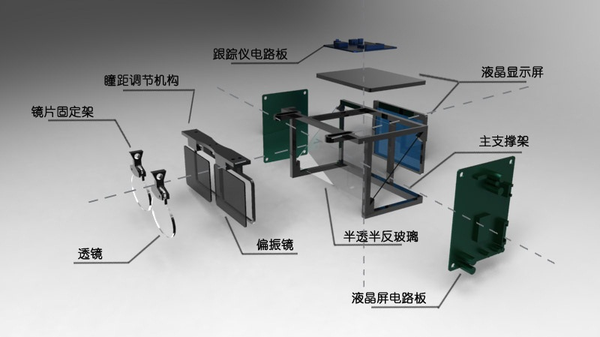

4) 頭盔顯示器整體結構優化設計
為了使最終完成的頭盔顯示器結構更為精簡，本作品還開展了頭盔顯示器整體結構優化設計方面的工作。通過對各種元件的排布方式和走線方式進行反復對比，實現了各模塊的有效集成，并最終加工完成了頭盔顯示器樣機。

5) 基于頭盔顯示器的典型應用范例開發

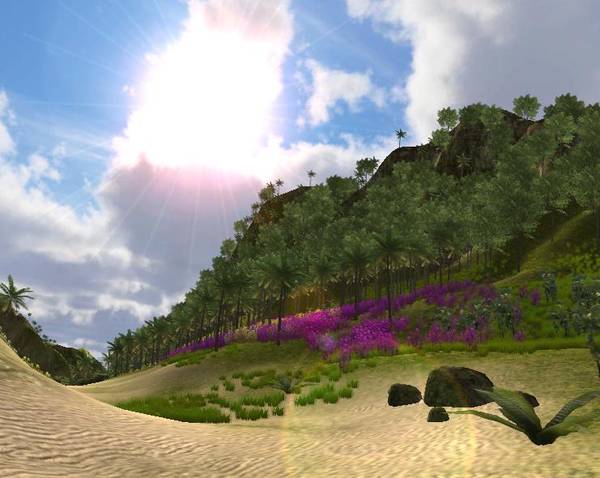

為展示所完成的頭盔顯示器的綜合性能，本作品還針對基于頭盔顯示器的典型應用范例展開了研究，并最終完成了一套立體漫游系統。通過該系統，用戶可以在一個虛擬的島嶼上漫游，并與島嶼上的動物進行交互。

三、創新點分析
本作品的主要?jiǎng)?chuàng)新之處體現在以下幾點：
1) 本作品基于菲涅爾原理，利用半透半反玻璃將透射型系統與反射型系統有效地結合在一起，實現了空間的重復利用，完成了一套新型立體顯示系統；
2) 本作品設計完成了一套針對大尺寸顯示單元的大視場目視光學系統，并配合偏振片解決了兩個圖像單元相互交疊引起的視覺干擾問題，既避免了頭盔體積過大，又增大了視場角范圍，實現了良好的立體顯示效果；
3) 本作品采用了市場上普遍使用的3.5寸液晶顯示屏代替?zhèn)鹘y(tǒng)頭盔顯示器中的微型液晶，極大地降低了頭盔顯示器的成本，實現了清晰的成像效果；
4) 本作品采用慣性傳感器，實現了高精度的三自由度位姿跟蹤模塊，有效地提高了頭盔顯示器的交互性能。

四、作品主要技術指標
分辨率（像素）：800×600（svga）
視場范圍（度）：36.87°(V)×47.92°(H)
立體效果：支持
設備重量：1080g
顯示器類型：TFT—LCD
輸入方式：VGA輸入
亮度：4-5 fL（估測）
頭部尺寸：可調至任何尺寸

第十二屆“挑戰杯”作品 二等獎
本系統于2011年3月10日獲得了國家知識產權局的專利申請?zhí)枺?01110057220.4。
