華僑大學專區
基本信息
- 作品名稱：
- 無夾具條件下焊接鋁合金薄板的動態裝置研究
- 大類：
- 科技發明制作B類
- 小類：
- 機械與控制
- 簡介：
本項目針對焊接大面積鋁合金薄板過程中傳統拘束式焊接夾需要多次拆裝，多次焊接，接頭處連接容易出錯，費時費力，操作不便等不利之處，結合焊接過程的仿真數值模擬研究，進一步豐富發展焊接應力變形控制理論，提出了一套簡便易用的能夠隨焊控制應力變形的局部約束式焊接機構，保證焊接質量穩定可靠，在焊接過程中解決應力變形問題，成倍的提高生產率，使理論真正轉化為生產力。
- 詳細介紹：
鋁合金薄板在焊接過程中，由于它的熱傳導系數大、線膨脹系數大的原因，在焊接過程中導致熔池附近與四周金屬的溫度梯度大，焊縫附近由于溫度高，極易發生撓曲變形，電弧下方的金屬向上漲起，造成與平臺的脫離，導致熄弧、粘住焊槍，引起焊接過程的中斷。因此，目前鋁合金薄板的焊接都是在大型夾具的固定下進行操作，如常用的琴鍵式焊接夾具。
傳統的鋁合金薄板焊接的這種特殊性給實際生產帶來諸多不利因素：制造大型夾具增加了生產成本，焊前對于被焊接件的裝夾造成了工時過長，勞動強度提高，減低了生產效率。

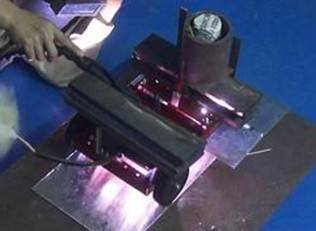

無夾具條件下焊接鋁合金薄板的動態裝置研究是針對于傳統工藝的創新性構想，其出發點和目標是：利用控制變形的基本原理，在焊接過程中解決應力變形問題，提出了一套簡便易用的能夠隨焊控制應力變形的局部約束式焊接機構，實現鋁合金薄板焊件處于自由狀態下完成焊接過程，并保證基本焊縫外觀和焊接質量。- 獲獎情況：
第十二屆“挑戰杯”省賽作品 省賽三等獎
2010年10月，榮獲華僑大學機電學院第九屆創新設計大賽一等獎；
2010年12月，榮獲第十八屆“挑戰杯”華僑大學學生課外學術科技作品競賽特等獎。
