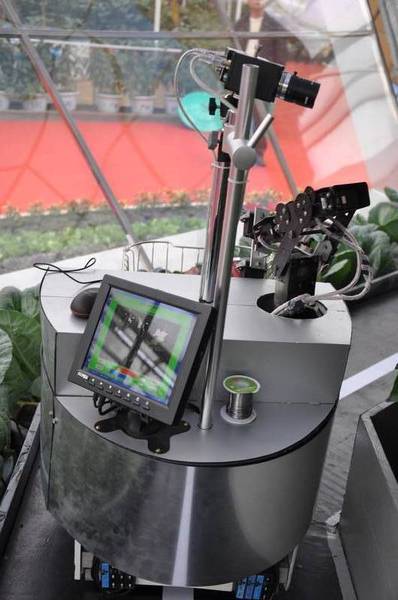

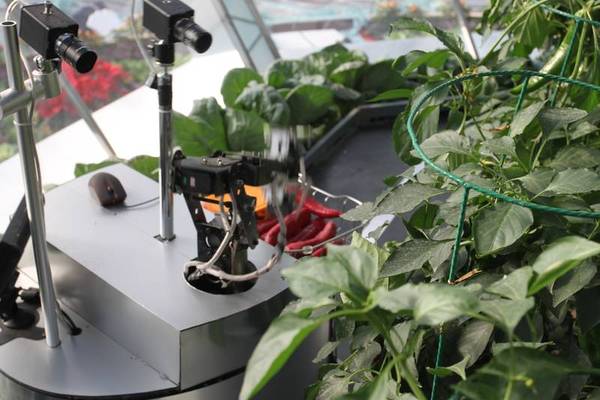

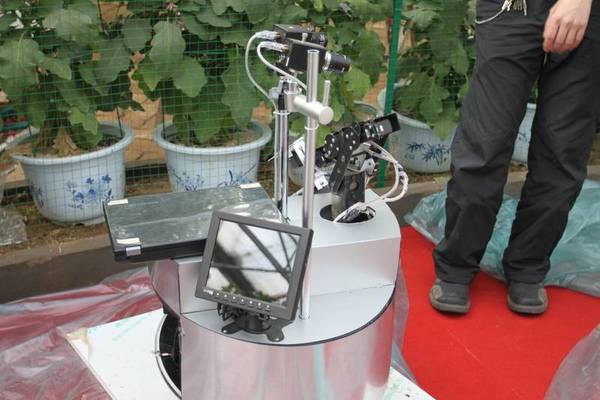

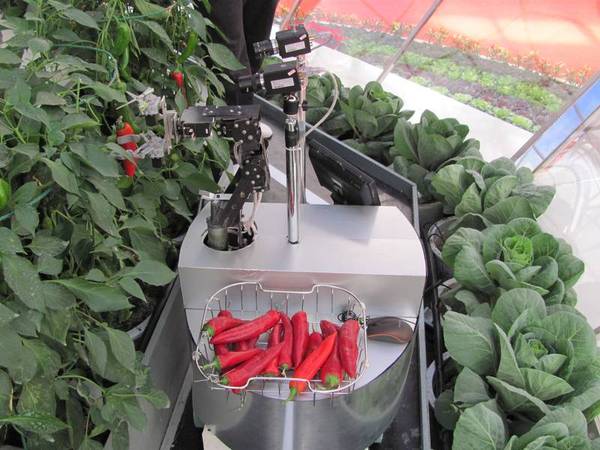

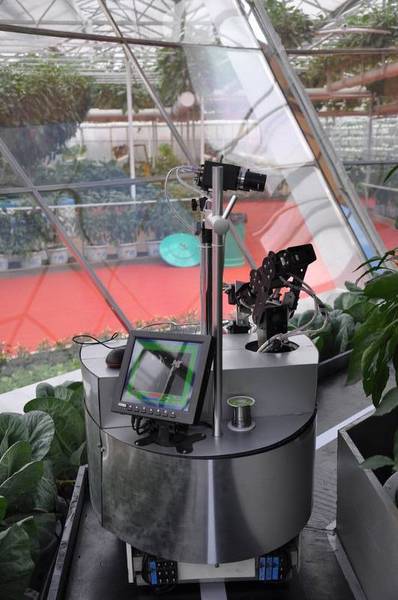

蔬菜管理機器人利用太陽能光伏板為機器人各個系統的運行提供動力能源，通過光纖傳感器根據設定路線智能行進，先進的低溫溶氧殺菌系統能夠科學診治病蟲害，有效殺滅病原微生物。機器人通過視覺系統進行果實顏色與形狀的識別，確定果實的位置，控制行進位置和機械手臂的采摘功能，并能完成自動充電，自動調節和監測蔬菜生長的溫度、濕度和光照，進行無公害蔬菜的管理采摘。

蔬菜管理機器人的主要研制內容：蔬菜管理機器人由生態能源供應系統、MCU核心控制系統、視覺定位系統、光纖導航系統、果實識別系統、采摘控制系統等組成。（一）能源供應系統能源是蔬菜管理機器人的動力來源，該系統的智能導航行進系統和果實顏色形狀識別系統、環境檢測系統、低溫溶氧殺菌系統等多項功能的運行需要大量的能源。我們選用太陽能光伏板對機器人提供和儲存能源，節能環保障機器人運行提供充足的動力。 機器人的能源系統是太陽能電池板將太陽能轉換為電能，通過高能電池存儲能量，當機器人電量不足時，導航運行系統控制機器人進行自動充電，通過光度傳感器自動撐開折疊式光伏板，接受太陽能充電，充電完畢后，機器人可繼續執行上次未完成的任務。試驗表明：按當?shù)厥卟朔N植大棚面積80×10平方米計算，蔬菜管理機器人完成一次軌跡行進和成熟果實的采摘，需要的能源達8.3千瓦。（二）MCU核心控制系統 蔬菜管理機器人的主控制器包括數據采集系統和數據處理系統兩部分，在制作蔬菜管理機器人的控制系統時，由于機器人主要在管理過程中完成多項功能的運行，主控制系統我們選取功能齊全、可靠、集成度高的MC68HC908AP64微處理器；總線工作頻率8M,,64k flash存儲器,８路10bit模擬輸入口，4路timer輸入,８位數據總線，一個普通SCI端口,一個紅外SCI端口,一個SPI端口,一個通用并行I/O端口，具備中斷和多種復位方式。該單片及功能強大，擴展能力豐富，通過其他邏輯芯片的擴展了5各數字量輸入端口，5個模擬量輸入端口和4個擴展槽。該單片機內部集成了存儲器，不用擴展存儲器，我們可以寫入機器人程序；64k flash存儲器，存儲容量較大，適宜于我們根據機器人的不同任務更換不同的執行程序。該機器人的很多功能模塊是基于這些通訊端口的，例如釋放臭氧模塊、無線通訊模塊、環境檢測模塊等。在軟件編程研究中，我們應用MOTOROLA軟件，它可通過編寫C語言程序來開發高層應用軟件。（三）蔬菜管理機器人的低溫溶氧生成系統由活氧管、變頻器、電子制冷器、定時控制器等部分組成。實驗表明，以空氣為原料，在變頻高壓狀態下產生的活氧，常溫常壓下為無色氣體，當濃度達到15%時，呈淡藍色，微溶于水，但我通過多次的對比試驗發現，在不同溫度下活氧在水中的溶解度不同，低溫狀態下，活氧在水中的溶解度高。為此，我們通過設計運用電子制冷器使水達到一定的低溫，然后將產生的活氧充入到低溫水中，可控制一定的溶氧效果.試驗表明活氧是一種很強的氧化劑，活氧溶于水后，在蔬菜表面能直接氧化分解病原微生物內部氧化葡萄糖所必需的酶,從而破壞微生物的細胞膜將病原微生物殺死。0.80 mg/L的活氧水可殺滅空氣中的芽孢等頑固性病菌。活氧殺菌與化學農藥殺菌比較，其優勢在于生物體內不存在任何藥物殘留,沒有二次污染.根據試驗，我們先通過電子制冷器把水溫控制在7-8℃左右，再將活氧產生器產生的O3充入低溫水中，目的是提高活氧水的濃度，達到殺滅病原微生物的效果。（四）利用活氧水噴霧殺菌系統是在蔬菜種植生產中，發生真菌、細菌、病毒等病害時，利用噴灑泵將一定濃度的活氧水均勻地噴灑到地面或蔬菜的表面，可有效殺滅蔬菜病原微生物. （五）視覺定位系統 蔬菜管理機器人的視覺導航包括三個方面,其一是視覺信息處理, 機器人視覺系統的CCD 攝像機采集外部環境場景中的圖像, 從中提取導航特征。由于是室外作業, 要求圖像處理算法具有實時性和很強的魯棒性, 能夠適應復雜多變的自然光線條件。其二是根據視覺信息處理得到的位置和姿態誤差進行導航規劃, 并由此產生操向角。由于圖像處理數據量很大, 需要較長的計算時間, 因此圖像處理的結果有較大的滯后。另外還有車輛行駛的速度, 車輛相對導航基準的初始姿態都對操向角有很大的影響。其三是伺服控制系統, 需要快速準確的完成操向控制指令, 通過執行機構完成轉向, 其間要克服車輛導向輪與地面之間相互作用的影響。本文的機器視覺導航系統, 在頂部設有檢測環境變化的攝像頭，通過對環境地形的變化，實施對機器人進行指令導航，由于視覺導航的精確度很大部分取決于環境因素的變化，為保證其導航的精確程度并且配合底部的紅外光纖傳感器對路徑偏差進行校正。（六）果實識別系統視覺上使用的是神經網絡識別系統，由于神經網絡技術具有很強的自適應性、學習性和容錯性,因此被廣泛應用于各個領域。該機器人的視覺識別系統,充分利用了神經網絡的以上特點,將其應用于圖像識別中,實現了對圖像命令的識別,其中主要涉及到對真彩色圖像的灰度化處理、二值化處理、字符的提取、校正、歸一化處理。針對圖像傾斜的情況,首先進行邊緣檢測,根據檢測結果,再用霍夫變換法對圖像進行傾斜度糾正。本系統采用 CCD 圖像定位系統，配置2 個高速 CCD 相機，對蔬菜位置進行精確定位，并將定位坐標傳輸給機械手控制系統進行自動采摘作業。工作流程： 1：開機 等電腦開機完畢以及機器人開機完畢處于工作狀態時，若要開始檢測，則機器人向電腦發出指令（開始捕捉指令） 則處理軟件進入捕捉掃描狀態 2：當一號相機捕捉到辣椒處于屏幕中心位置時，二號相機判斷辣椒的具體橫向坐標，2個相機都捕捉成功的情況下，系統向機器人發送辣椒的相對坐標位置，此時機器人馬上停止前進，并驅動機器手臂抓取辣椒。 3：當機器人操作機器手臂抓取辣椒并歸位后，向系統發送開始捕捉指令，此時系統再次處于捕捉掃描狀態。通信協議：電腦串口號：COM1 通信波特率：9600 數據位： 8 停止位：1 校驗位：None 流控制：Non （七） 采摘控制系統果實采摘系統是由十二自由度手臂構成，關節由SM-S8166M舵機組成，主MCU將蔬菜三維坐標的數據傳送給采摘系統，經過MCU計算確定果實的位置后，機械手根據定位系統的傳輸信息，進行升降伸縮完成蔬菜果實的采摘功能， (八)環境監控系統在蔬菜生產過程中，溫度、濕度、二氧化碳和光照對生物的生長有著十分重要的影響，智能化病原菌防治系統不僅能夠完成殺菌的功能，還能準確測量蔬菜大棚內的各種環境參數。我在病原菌防治器上安裝了溫度傳感器用于檢測大棚內溫度；安裝了濕度傳感器用于檢測大棚內空氣濕度和土壤濕度；安裝了光敏傳感器用于記錄作物的光照時間等。通過分析這些數據，便于進行科學栽培與管理，提高產量和改善蔬菜的品質。在設計制作中，為了便于直觀的采樣數據，我將這些模擬傳感器連接到了模數轉換器，通過模數轉換后將數據輸出結果讀到單片機中，將傳感器數據和標準儀器的讀數作比較，這樣的數據精度高、讀數準確。

第十二屆“挑戰杯”作品 三等獎
在第12屆國際蔬菜科技博覽會上進行展示，有30多家全國省市新聞媒體進行了報道，其中： 1.2011年3月23日新浪網報道《“機器人菜農”將亮相壽光國際蔬菜博覽會》 2.2011年4月20日中國中央電視臺CCTV在關于《第12屆中國（壽光）國際博覽會開幕式》的報道中著重強調了位于7號展廳的智能蔬菜栽培管理機器人，并認為其代表了本次菜博會的科技水平進一步提高。 3.2011年4月25日濰坊日報在專訪《“機器人菜農”受追捧》中，對蔬菜管理采摘機器人進行了大篇幅的報道。 4.2011年5月4日中國移動通信網報道《第十二屆中國壽光菜博會律動“科技芯”》。
